2842 Çelik

Çubuk
Kare
Lama

2842 Çelik Malzeme Standartları

Malzeme No	DIN Normu	EN Normu	AISI / SAE
1.2842	-	90MnCrV8	O2

C	Si	Mn	Cr	Mo	Ni	V	W	Diğer
0,90	0,25	2,00	0,35	-	-	0,13	-	-

2842 Çelik Malzeme Açıklama

2842 soğuk iş çeliği ısıl işlem sonrası ölçü değişimi çok düşük olan bir malzemedir. Kırılma dayanımı çok yüksektir. Kolay işlenebilme ve orta derecede tokluk ve mukavemet değerleri bu malzemenin çoğu alanda kullanımına olanak sağlar.

2842 Çelik Malzeme Kullanım Alanları

Ölçme takımlarında , ağaç bıçaklarında, kağıt ve metal endüstrisinde soğuk kesim takımlarında, diş açma takımlarında yoğunlukla kullanılır.

2842 Çelik Malzeme Fiziksel Özellikleri

Elastik Modül	[1000 x N/mm2 ]: 210
Yoğunluk	7,85
Isıl İletkenlik	[W/m.K]: 30,0
Elektrik Direnci	[Ohm mm2 / m ]: 0,35
Specific heat capacity	[J/g.K]: 0,46

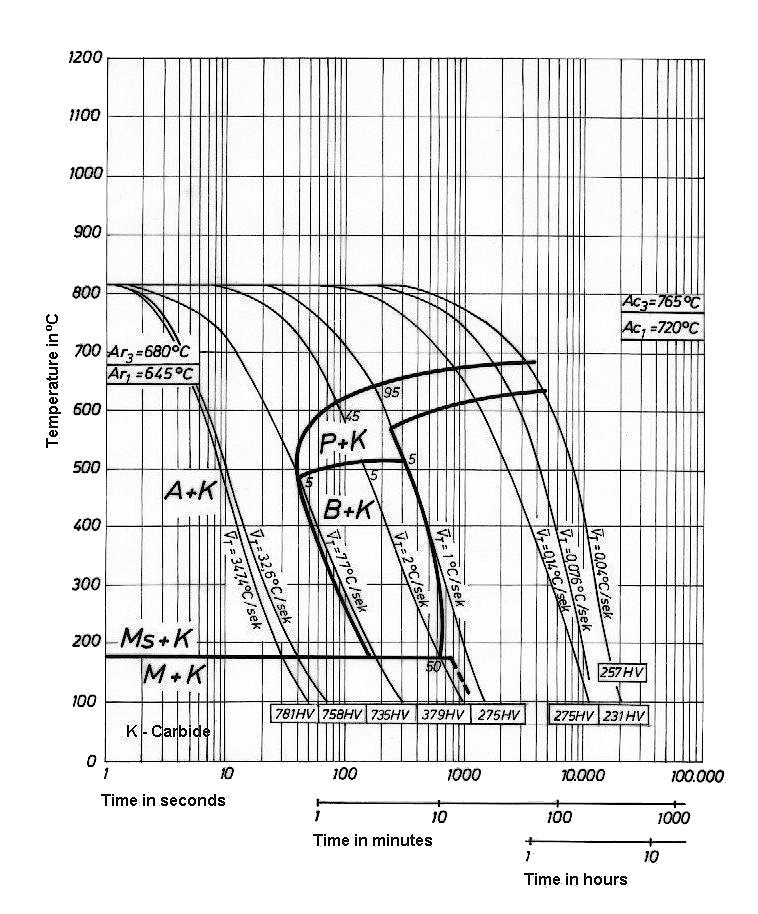

2842 Çelik Malzeme CCT Diyagramı

2842 Çelik Malzeme TTT Diyagramı

2842 Malzeme Yumuşatma Tavlaması

690-720C ye ısıtılır, yavaşça fırında soğutulur. Bu işlem sonrası en yüksek 229 birinel sertliğe kadar inilir.

2842 Çelik Malzeme Gerilim Giderme Tavlaması

Gerilim giderme tavlaması yapılma amacı yoğun mekanik işlem görmüş parçaların taşıdığı gerilimi gidermek amacıyla yapılır. Parça 650C ye ısıtılarak ölçüye bağlı olarak 1 saat civarında bu sıcaklıkta bekletilir, akabinde ise havada soğumaya bırakılır. Bu operasyon sayesinde aynı zamanda ısıl işlem esnasında oluşabilecek distorsiyonların önüne geçilmiş olur.

2842 Çelik Malzeme Sertleştirme Tavlaması

Sertleştirme işleminin ilk aşaması 790-820C sıcaklığa ısıtma akabinde ise yağ banyosu veya sıcak banyoda 180-220C ye kadar soğutulur. Ön sertleştirme sonrası sertlik 63-65HRC değerlerine kadar ulaşmaktadır.

2842 Çelik Malzeme Son Tavlama

Temperleme sıcaklığı istenilen sertlik değeri ve ölçü değişkenlerine göre aşağıda ki tablodan tavlama sıcaklığı ve elde edilebilecek sertlik değerlerine ulaşabilirsiniz.
