2080 Çelik

Çubuk
Kare
Lama

2080 Çelik Malzeme Standartları

Malzeme No	DIN Normu	EN Normu	AISI / SAE
1.2080	X210Cr12	X210Cr12	D3

Kimyasal Analiz %kg

C	Si	Mn	Cr	Mo	Ni	V	W	Diğer
2,05	0,25	0,30	11,50	-	-	-	-	-

2080 Malzeme

D3 malzeme yağda sertleşebilen , yüksek karbon ve krom içeren aşınma dayanımı oldukça yüksek takım çeliğidir. Yüksek mukavemetli ve derinlemesine sertlik alabilen bir malzemedir.

Kullanım Alanları

Endüstriyel sanayi bıçakları, Kesme takımları , soğuk dövme kalıpları, ağaç kesme bıçakları, roll form kalıpları, hadde makaraları, mastar takımları ve ölçme aletlerinde kullanılabilir.

Fiziksel Özellikleri

Elastik Modül	210 [1000 x N/mm²]
Yoğunluk	7,67 [g/cm³]
Isıl İletkenlik	20 [W/m.K]
Elektrik Direnci	0,65 [Ohm.mm²/m]
Özgül Isı Kapasitesi	0,46 [J/g.K]

2080 Malzeme CCT Diyagramı

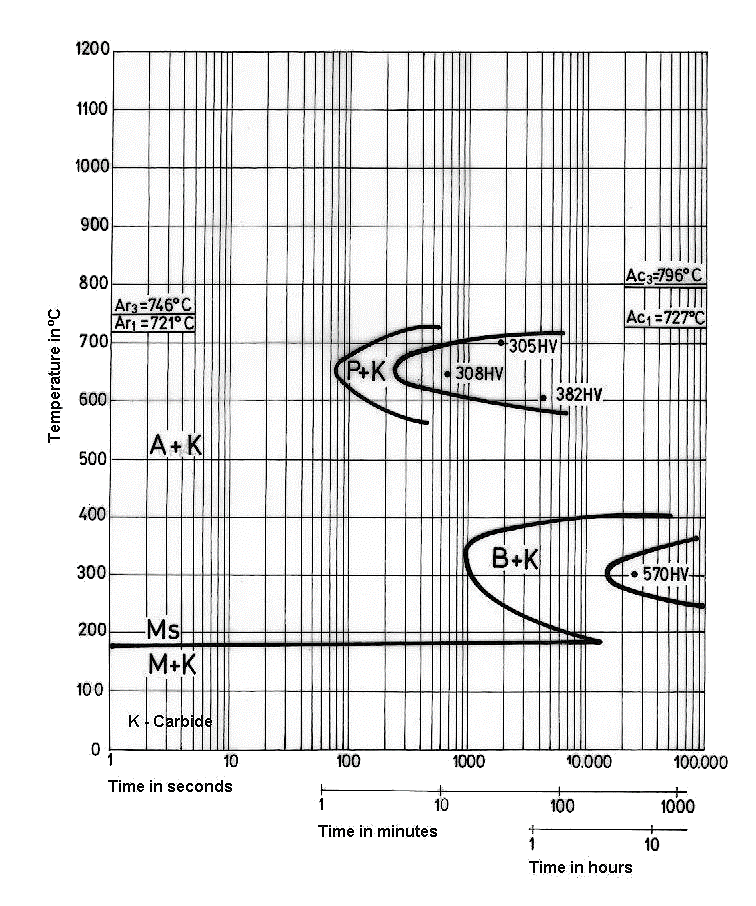

2080 Malzeme TTT Diyagramı

2080 Malzeme Yumuşatma Tavlaması

800-840C ye ısıtılır, yavaş soğutulur. Bu işlem sonrası en yüksek 250 birinel sertliğe kadar inilir.

2080 Malzeme Gerilim Giderme Tavlaması

Gerilim giderme tavlaması yapılma amacı yoğun mekanik işlem görmüş parçaların taşıdığı gerilimi gidermek amacıyla yapılır. Parça 650C ye ısıtılarak ölçüye bağlı olarak 1 saat civarında bu sıcaklıkta bekletilir, akabinde ise havada soğumaya bırakılır. Bu operasyon sayesinde aynı zamanda ısıl işlem esnasında oluşabilecek distorsiyonların önüne geçilmiş olur.

2080 Malzeme Sertleştirme Tavlaması

Sertleştirme işleminin ilk aşaması 940-980C sıcaklığa ısıtma akabinde ise yağ banyosu veya sıcak banyoda 400C ye kadar soğutulur. Ön sertleştirme sonrası sertlik 63-65HRC değerlerine kadar ulaşmaktadır.

30mm e kadar olan parçalarda ön sertleştirme sıcaklığı 960-1000C ve akabinde havada soğutularak 63-65HRC sertliğine ulaşılabilmektedir.

2080 Malzeme Son Tavlama

Temperleme sıcaklığı istenilen sertlik değeri ve ölçü değişkenlerine göre 150-400C aralığında yapılmaktadır. Aşağıda ki tablodan tavlama sıcaklığı ve elde edilebilecek sertlik değerlerine ulaşabilirsiniz.
